Ошибки P1200–P1219 и проверка механизма ГРМ
Диагностика Mercedes M276 зафиксировала группу ошибок P1200–P1219. Одного кода недостаточно для замены деталей: сначала сопоставили события с фактическими углами распредвалов и только после подтверждения отклонений получили доступ к механизму ГРМ.
После вскрытия проверили положение привода, состояние фазорегуляторов и доступных компонентов цепного механизма.
Как проверяем Mercedes M276
01
Считываем ошибки
Проверяем ошибки по фазам и распредвалам, а также условия их появления.
02
Смотрим параметры
Сравниваем целевые и фактические значения по обоим банкам двигателя.
03
Фиксируем звук
Проверяем мотор на холодном запуске и оцениваем длительность характерного треска.
04
Формируем план
Отделяем локальную неисправность от износа муфт и компонентов привода ГРМ.
Как выполняется ремонт
Если диагноз подтверждён, меняем изношенные фазовращатели. Одновременно проверяем цепи, направляющие и натяжители, состояние уплотнений передней крышки и работу обратных клапанов. Состав ремонта согласовываем после диагностики, без автоматической замены исправных деталей.
- муфты распредвалов по фактическому состоянию и банкам двигателя;
- цепи, направляющие и натяжители при подтверждённом износе;
- уплотнения и герметизация разобранных соединений;
- контроль фаз, запуск и повторная диагностика после сборки.
Номера деталей семейства A 276 050 зависят от версии двигателя и комплектации, поэтому комплект подбираем строго по VIN.

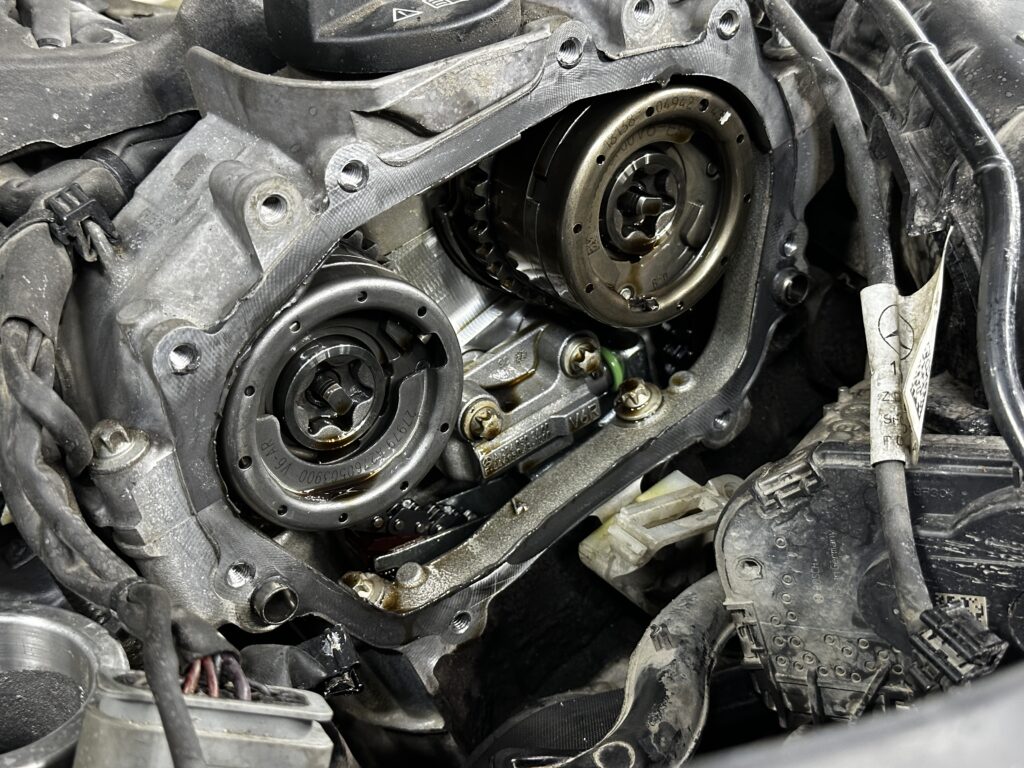

Фазорегуляторы в ходе ремонта
На каких моделях встречается проблема
Конкретная конфигурация и перечень деталей зависят от модификации двигателя. Номер мотора и комплектующие проверяем по VIN перед согласованием ремонта.
01
C-Class
W204 C350 и C400, W205 C400, C450 AMG и C43 AMG.
02
E-Class
W212, C207 и A207 E350/E400, а также W213 E400 и E43 AMG.
03
SUV
ML/GLE W166, GLE Coupe C292, GLS X166 и GLC X253.
04
Другие модели
S-Class W221/W222 и другие автомобили с версиями M276.
Симптомы изношенных фазовращателей M276
- металлический треск или дребезг в первые секунды холодного запуска;
- периодический Check Engine и ошибки по фазам или регулировке распредвалов;
- долгий запуск, неровный холостой ход или ухудшение тяги при развитом износе;
- расхождение целевых и фактических углов распредвалов в диагностических данных.
Муфты, натяжители и обратные клапаны: причины разные
Обратные клапаны
Короткий дребезг возможен до набора давления масла натяжителями. Проверяем, удерживается ли масло после стоянки.
Натяжители и цепи
Оцениваем работу натяжителей, состояние направляющих и признаки растяжения цепей.
Фазовращатели
При износе муфт чаще появляются ошибки по фазам и заметные отклонения фактических углов.
Вопросы по фазовращателям M276
Откладывать диагностику не стоит. По мере развития износа могут появиться постоянные ошибки по фазам, ухудшение запуска и сопутствующие повреждения, которые увеличат объём ремонта.
Нет. Похожий звук могут давать натяжители и обратные клапаны. Решение принимаем после проверки параметров, холодного запуска и фактического состояния механизма.
Контролируем запуск двигателя, отсутствие ошибок, целевые и фактические углы распредвалов, герметичность и уровень рабочих жидкостей.
